实验室净化装修工程该怎样布局呢

作者:嘉誉达建设 / 2021-12-23 01:12:26

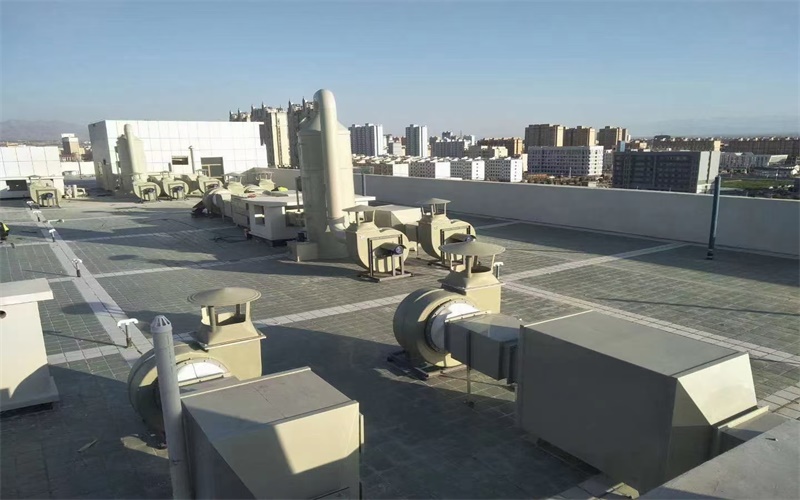

实验室净化装修工程该怎样布局呢插图

净化工程:空气净化,从净化原理来看分物理吸附和化学分解两种。在一定空间范围内,将空气中的微粒子、有害空气、细菌等污染物排除,并将室内温度、洁净度、压力、气流速度与气流分布、噪音振动及照明、静电控制在某一需求范围内的工程学科。净化工程所特别设计的房间,不论外在空气条件如何变化,室内均具有维持原先所设定要求之洁净度、温湿度及压力等性能。净化原理:气流→初效净化→空调(压缩机)→中效净化→风机送风→管道→高效净化风口→吹入房间→带走尘埃细菌颗粒→回风百叶窗→初效净化 重复以上过程,即可达到净化目的。结构材料: 1、净化厂房墙、顶板材一般多采用50mm厚的夹芯彩钢板制造,其特点为美观、刚性强。圆弧墙角、门、窗框等一般采用专业氧化铝型材制造。 2、地面可采用环氧自流坪或高级耐磨塑料地板,有防静电要求的,可选用防静电型。 3、送回风管道用热镀锌板制成,贴净化保温效果好的阻燃型PF发泡塑胶板。 4、高效送风口用不锈钢框架,美观清洁,冲孔网板用烤漆铝板,不生锈不粘尘,宜清洁。 1.乱流式:空气由空调箱经风管与洁净室内之空气过滤器(HEPA)进入洁净室,并由洁净室两侧隔间墙板或高架地板回风。气流非直线型运动而呈不规则之乱流或涡流状态。此型式适用于洁净室等级1,000-100,000级。优点:构造简单、系统建造成本低,洁净室的扩充比较容易,在某些特殊用途场所,可并用无尘工作台,提高洁净室等级。缺点:乱流造成的微尘粒子于室内空间飘浮不易排出,易污染制程产品。另外若系统停止运转再激活,欲达需求之洁净度,往往须耗时相当长一段时间。2.层流式空气气流运动成一均匀之直线型,空气由覆盖率100%之过滤器进入室内,并由高架地板或两侧隔墙板回风。此型式适用于洁净室等级需定较高的环境使用,一般其洁净室等级为Class1~100。其型式可分为二种:(1)水平层流式:水平式空气自过滤器单方向吹出,由对边墙壁之回风系统回风,尘埃随风向排出室外,一般在下流侧污染较严重。优点:构造简单,运转后短时间内即可变成稳定。缺点:建造费用比乱流式高,室内空间不易扩充。(2)垂直层流式:房间天花板完全以ULPA过滤器覆盖,空气由上往下吹,可得较高之洁净度,在制程中或工作人员所产生的尘埃可快速排出室外而不会影响其它工作区域。优点:管理容易,运转开始短时间内即可达稳定状态,不易为作业状态或作业人员所影响。缺点:构造费用较高,弹性运用空间困难,天花板之吊架相当占空间,维修更换过滤器较麻烦。1,废气吸附:物理净化方式等(1)吸附性过滤—活性炭活性炭是一种多孔性的含炭物质,它具有高度发达的孔隙构造,活性炭的多孔结构为其提供了大量的表面积,能与气体(杂质)充分接触,从而赋予了活性炭所特有的吸附性能,使其非常容易达到吸收收集杂质的目的。就象磁力一样,所有的分子之间都具有相互引力。缺点:普通活性炭并不能吸附所有的有毒气体,效率较低、易脱附。(2)机械性过滤—HEPA网HEPA网中文意思为高效空气过滤器,达到HEPA标准的过滤网,对于0.3微米的有效率达到99.998%,HEPA网的特点是空气可以通过,但细小的微粒却无法通过。HEPA过滤网由一叠连续前后折叠的亚玻璃纤维膜构成,形成波浪状垫片用来放置和支撑过滤界质。(20×20,32×20,40×20)2,废气转换:将废气通过含化学物质的水淋塔转换为废水,再处理废水,水淋塔造价较高,会产生水污染,是大多企业采用方案,因为水污染由污水处理公司处理,目前属于浪费型废气处理方式。净化等级:洁净度 :洁净环境内单位体积空气中含大于或等于某一粒径的悬浮粒子的允许统计数。 其中1000级净化室就是说净化室内每平米尘埃最大允许数如上标准。实验室净化装修工程该怎样布局呢插图1净化原理图:实验室净化装修工程该怎样布局呢插图2实验室净化装修工程该怎样布局呢插图3实验室净化装修工程该怎样布局呢插图4FFU为英文缩写,全称为 Fan Filter Units, 中文意思为“风机滤网单元”。确切地说是一种自带动力、具有过滤功效的模块化的末端送风装置。风机从FFU顶部将空气吸入并经HEPA过滤,过滤后的洁净空气在整个出风面以0.45m/s±20%的风速均匀送出。(局部百级)自流平水泥是科技含量高、技术环节比较复杂的高新绿色产品。它是由多种活性成分组成的干混型粉状材料,现场拌水即可使用。稍经刮刀展开,即可获得高平整基面。硬化速度快,24小时以后即可在上行走,3天后才可以继续进行后续工程(如铺木地板、金刚板等)因为如果地面未干透硬装上地板会导致地板受潮起鼓,施工快捷、简便是传统人工找平所无法比拟的。PVC地板:是当今世界上非常流行的一种新型轻体地面装饰材料,也称为“轻体地材”。是一种在欧美及亚洲的日韩广受欢迎的产品,风靡国外,从80年代初开始进入中国市场,至今在国内的大中城市已经得到普遍的认可,使用非常广泛,比如室内家庭、医院、学校、办公楼、工厂、公共场所、超市、商业、体育场馆等各种场所。“PVC地板”就是指采用聚氯乙烯材料生产的地板。具体就是以聚氯乙烯及其共聚树脂为主要原料,加入填料、增塑剂、稳定剂、着色剂等辅料,在片状连续基材上,经涂敷工艺或经压延、挤出或挤压工艺生产而成(E1级环保标准)。(2)岩棉隔层板是以玄武石为主要原料,经高温熔融后,由高速离心设备制成无机纤维,同时均匀加入一定比例的,粘合剂烘烤成大板,根据生产需要切割成岩棉条,岩棉为非燃烧体,防火性能好。实验室净化装修工程该怎样布局呢插图5废气转换:1.水洗法:利用虹吸以及离心原理,将混合于水的净化剂通过虹吸原理吸入其电机底座的同轴离心涡轮下部的吸管中,通过交流罩极电机高速旋转,再利用离心原理,将混合于水的净化剂喷在瓶胆内形成一层水膜,将空气中的灰尘以及细菌吸入水中,同时将经过净化的空气吹入室内,快速有效地去除室内的有毒素生物、灰尘、烟味、臭味、病毒等,并产生大量的新鲜氧气。(1)水洗法的一种:废气从塔的下面吹进,从上面出来,里面是填料,喷淋水从上面喷下,在填料层中把废气中溶于水的成份吸收掉,然后再把水中吸收的成份再除掉!实验室净化装修工程该怎样布局呢插图6洁净室按用途分类(可分为两大类):(1)工业洁净室——以无生命微粒的控制为对象。主要控制空气尘埃微粒对工作对象的污染,内部一般保持正压状态。 它适用于精密机械工业、电子工业(半导体、集成电路等)宇航工业、高纯度化学工业、原子能工业、光磁产品工业(光盘、胶片、磁带生产)LCD(液晶玻璃)、电脑硬盘、电脑磁头生产等多行业。(2)生物洁净室,主要控制有生命微粒(细菌)与无生命微粒(尘埃)对工作对象的污染。又可分为;A、一般生物洁净室:主要控制微生物(细菌)对象的污染。同时其内部材料要能经受各种灭菌剂侵蚀,内部一般保证正压。实质上其内部材料要能经受各种灭菌处理的工业洁净室。例:制药工业、医院(手术室、无菌病房)食品、化妆品、饮料产品生产、动物实验室、理化检验室、血站等。B、生物学安全洁净室:主要控制工作对象的有生命微粒对外界和人的污染。内部要保持与大气的负压。例:细菌学、生物学、洁净实验室、物物工程(重组基因、疫苗制备)
