实验室洁净室净化工程施工与验收标准


实验室净化工程是除了对实验样品的安全起到保护的作用之外,也是为实验成功与实验人员的安全保驾护航的重大措施之一。实验室净化工程是将实验室某一区域开辟出来,专门用于建造有空气洁净等级的、实验环境要求相对较高的实验室或者无菌室。
   实验室净化工程系统与传统的洁净室系统其实是大同小异的,只不过实验室对洁净室内的压力、微生物控制及温湿度控制相对较工业洁净室要严格。常见的实验室净化工程装修材料有夹心彩钢板、钢化玻璃、防火板等,洁净实验室必须按照《洁净室施工与验收标准》采用可以较好的密封并且不产尘的材料进行隔断、吊顶装修,洁净实验室通风系统一般采用组合式空调机组,其送风系统与各业洁净室工程不同的地方是,不是所有实验室都可以设置回风系统的,这需要根据用户实验室的用途以及实验产品而定。类似于生物安全类实验室就不可以做回风系统,或者说要以全排式洁净室的做法来施工。

 实验室净化工程等级设计也很关键,一般的无菌室实验室洁净度等级都是万级,一般普通实验室则大范围十万级~万级的布局设计。生物安全实验室、阳性对照实验室以及微生物培养实验室则需按照静态百级的洁净室标准进行设计、施工。

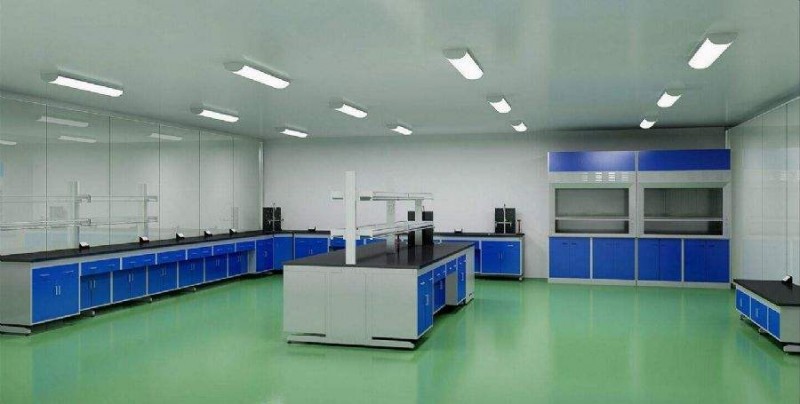

实验室、洁净室净化工程施工与验收标准插图

 实验室净化工程分类:

  一、净化工程乱流式

  空气由空调箱经风管与洁净室内之空气过滤器(HEPA)进入洁净工程室,并由洁净室两侧隔间墙板或高架地板回风。气流非直线型运动而呈不规则之乱流或涡流状态。此型式适用于洁净室等级1,000-100,000级。

  优点:构造简单、系统建造成本低,洁净室的扩充比较容易,在某些特殊用途场所,可并用无尘工作台,提高洁净室等级。

  缺点:乱流造成的微尘粒子于室内空间飘浮不易排出,易污染制程产品。另外若系统停止运转再激活,欲达需求之洁净度,往往须耗时相当长一段时间。

  二、净化层流式

  层流式空气气流运动成一均匀之直线型,空气由覆盖率100%之过滤器进入室内,并由高架地板或两侧隔墙板回风。此型式适用于洁净室等级需定较高的环境使用,一般其洁净室等级为Class1~100。其型式可分为二种:

  (1)水平层流式:水平式空气自过滤器单方向吹出,由对边墙壁之回风系统回风,尘埃随风向排出室外,一般在下流侧污染较严重。

  优点:构造简单,运转后短时间内即可变成稳定。

  缺点:建造费用比乱流式高,室内空间不易扩充。

  (2)垂直层流式:房间天花板完全以ULPA过滤器覆盖,空气由上往下吹,可得较高之洁净度,在制程中或工作人员所产生的尘埃可快速排出室外而不会影响其它工作区域。

  优点:管理容易,运转开始短时间内即可达稳定状态,不易为作业状态或作业人员所影响。

  缺点:构造费用较高,弹性运用空间困难,天花板之吊架相当占空间,维修更换过滤器较麻烦。

  三、净化工程复合式

  复合式为将乱流式及层流式予以复合或并用,可提供局部超洁净之空气。

  (1)洁净隧道:以HEPA或ULPA过滤器将制程区域或工作区域100%覆盖使洁净度等级提高至10级以上,可节省安装运转费用。此型式需将作业人员之工作区与产品和机器维修予以隔离,以避免机器维修时影响工作及品质。ULSI制程大都采用此种型式。

  洁净隧道另有二项优点:A.弹性扩充容易;B.维修设备时可在维修区轻易执行。

  (2)洁净管道:将产品流程经过的自动生产线包围并净化处理,将洁净度等级提至100级以上。因产品和作业员及发尘环境相互隔离,少量之送风即可得到良好之洁净度,可节省能源,不需人工的自动化生产线为最适宜使用。药品、食品业界及半导体业界均适用。

  (3)并装局部洁净室:将洁净室等级10,000~100,000之乱流洁净室内之产品制程区的洁净度等级提高为10~1000级以上,以为生产之用;洁净工作台、洁净工作棚、洁净风柜即属此类。
