医院手术室净化空调装修工程设计施工图(自取新风系统)

作者:嘉誉达建设 / 2021-11-04 09:11:50

医院手术室净化空调装修工程设计施工图(自取新风系统)

内容简介

一、工程概况:

  医院手术室净化装修工程,位于新建病房大楼的第一、三、四层,设备机房位于三层与四层之间夹层…

  二、冷热源:

  1.冷热源由大楼中央空调提供。

  2.冷冻供回水温7℃/12℃,采暖供回水温50℃/60℃…

  三、净化工程:

  1.I级、II级手术室、正负压手术室采用一拖一机组形式,Ⅲ级手术室采用一拖三机组形式。

  2.手术室采用顶送能房采两侧下回;洁净走廊及洁净区功能房,采用顶送顶回。

  3.新风系统:空调系统全部采用自取新风。

  4.加湿采用干蒸汽加湿器,加湿器设在自取新风式净化空调机组…



  图纸共16张。



[内蒙古]医院手术室净化空调装修工程设计施工图(自取新风系统)

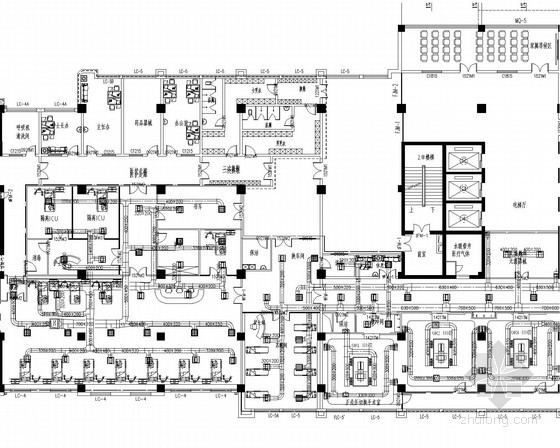

[内蒙古]医院手术室净化空调装修工程设计施工图(自取新风系统)-设备层空调风平面图

设备层空调风平面图

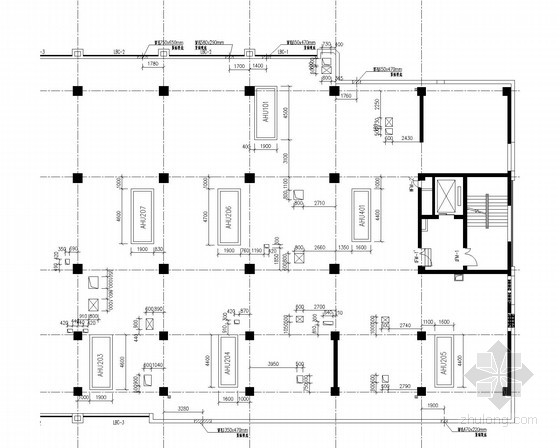

[内蒙古]医院手术室净化空调装修工程设计施工图(自取新风系统)-设备层空调基座及留孔平面图

设备层空调基座及留孔平面图

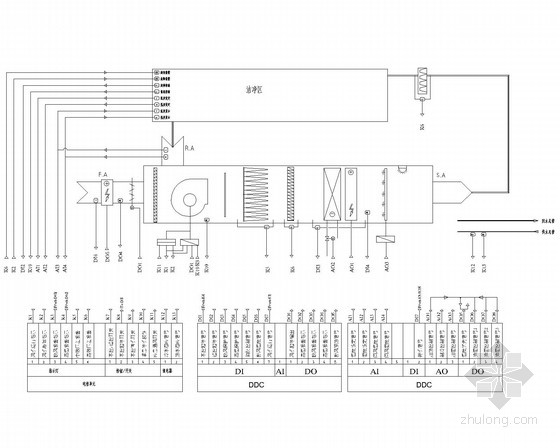

[内蒙古]医院手术室净化空调装修工程设计施工图(自取新风系统)-自取新风机组控制原理图
