实验室废气

作者:嘉誉达建设 / 2021-05-28 02:05:48

实验室废气插图                                一、 实验室通风的基本概念

  1、 通风和通风柜的概念:所谓通风,就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来,从而保持室内的空气条件,以保持卫生标准和满足生产工艺的要求,我们把前者称为排风,后者称为送风。而通风柜可以简单理解成一个箱体和一个风机,产生于箱体中的气体被风机排出并被安全的排放到大气中。

  2、 通风的分类:按照动力不同,通风系统可以分为自然通风和机械通风,机械通风又可以分为全面通风和局部通风,全面通风是指在房间内整体的进行通风换气的一种方式,局部通风是指通风的范围控制在有害物质形成比较集中的地方,或是工作人员经常活动的局部地区的通风方式,例如通风柜、万向排烟罩、原子吸收罩等。

  3、 实验室通风:实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。

  二、实验室通风系统的基本组成

  1、通风末端设备:主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。

  2、通风管路系统:主要有风机、风管、风阀、消声器、废气处理塔等。 三、实验室通风设备简介

  1、通风柜主要尺寸宽度为1200mm、1500mm、1800mm,深度为800mm,高度为2350mm。通风柜的主要结构为:①柜体:通风柜的柜体可根据使用要求做成钢制、木制、塑料、不锈钢等材料;②台面及衬板:耐腐蚀、耐酸碱、耐高温的各种材质,进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末;③活动拉门:装在柜体表面上的透明玻璃,使用户远离有害的化学物质和气体,同时使有害气体通向通风柜的内部管道;④导流板:控制气流流经通风柜时的形状,减少空气流入通风柜时产生的由于方式不定造成的回流或涡流,提高使用效率(会对噪声及静压产生影响);⑤集流环:位于通风柜的顶部,将通风柜的气体导向风排放(对通风柜的效率和噪声有着重要的影响);⑥调风阀:通风柜的附属部件,来调节通风柜的排气量以及最佳表面风速;⑦水龙、考克、水杯等配件。

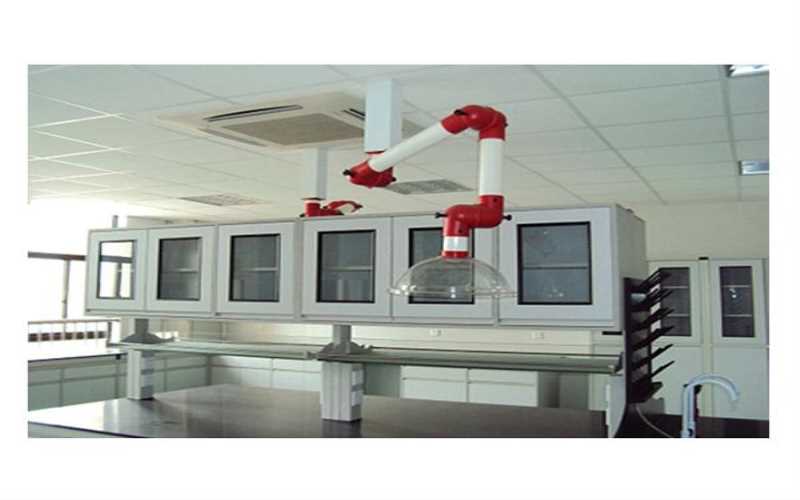

  2、万向排烟罩:主要为PP材质,规格Φ110mm。

  3、原子吸收罩:主要为不锈钢材质,规格一般为400×400mm。 四、通风管路的材质要求

  1、圆形风管通风效率高但直径不宜太大。由于北方冬季室内外温差较大,室外管道可选用玻璃钢产品,对于一般的实验室,若室内排放的气体没有腐蚀性,风管可以采用镀锌铁皮。

  2、若实验室排放的废气有一定的腐蚀性,风管应采用耐腐蚀材料的PVC、玻璃钢风管;如果通风系统废气含强酸(如盐酸、硝酸等),通风管道应该选用PP材质。对于没有或只有轻微腐蚀或客户要求的话,也可选用不锈钢风管。 3、如果客户要求对系统进行补风,可选用镀锌管进行补风,补风风机也可选用低噪音轴流风机,在特殊情况下,也可考虑软管连接(如铝箔管、塑料软管等)。 五、通风管路的尺寸及计算方法

  1、常用圆形风管尺寸:①单台原子吸收罩主要选用Φ160(DN150)管;②万向排烟罩主要选用Φ110(DN100)管;③单台、两台通风柜支、干管主要选用Φ315(DN300)管。

  2、常用方形风管尺寸:如果系统较复杂,或同一房间平行设有三台或三台以上的通风柜,或实验室高度有限,圆形风管无法安装,可以考虑选用方形风管。方形风管的边长标准尺寸如下(单位为mm):120、160、200、320、400、500、630、800、1000、1250,由于通风柜宽度为800mm,故选用方管长边尺寸不宜超过630mm,而且最好选择正方形,如果条件不允许也可选用矩形,但每个单最好统一。

  3、风管尺寸方法:①圆形风管计算方法:Q=(3600×πd2v)/4,{Q–排风量,m3/h;d–风管直径,mm;v—管内风速,m/s;②方形风管计算方法:Q=3600×a•b•v,{Q–排风量,m3/h;a、b–风管边长,mm;v–管内风速,m/s}。 4、风管厚度标准:根据国家标准,选用通风系统属于中、低压系统。 中、低压系统PVC圆形风管厚度标准如下: 风管直径d(mm) 板材厚度(mm) d≤320 3.0 320

  中、低压系统PVC方形风管厚度标准如下: 风管长边尺寸b(mm) 板材厚度(mm) b≤320 3.0 320

  中、低压系统玻璃钢圆形风管厚度标准如下:

  风管直径d(mm)或方形风管长边b(mm) 板材厚度(mm) d(b)≤200 2.5 200
