成都实验室装修公司普及化学实验室通风净化系统要求

作者:嘉誉达建设 / 2022-03-28 11:03:35

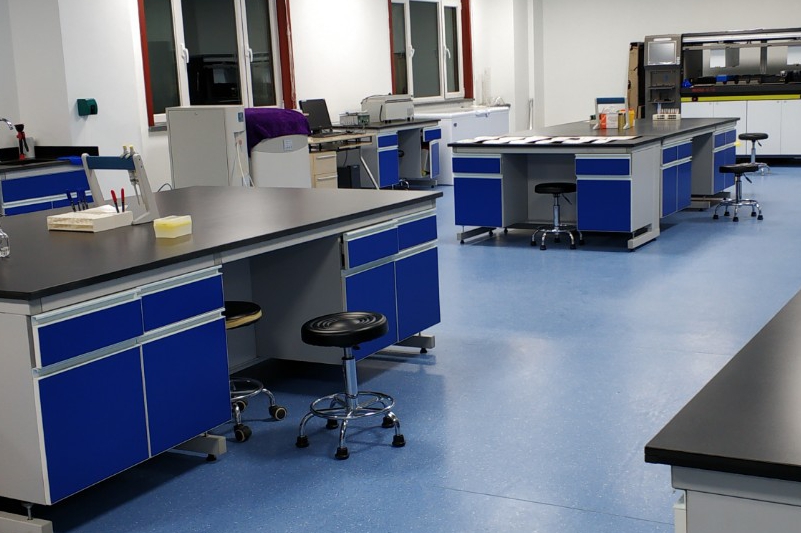

成都实验室装修公司普及化学实验室通风净化系统要求插图

1、依据:
(1)《通风与空调工程施工质量验收规范》(GB50243-2002)
(2)《简明通风设计手册》
(3)《暖卫、通风、空调技术手册》
(4)《城市区域环境噪声排放标准》
(5)《机械工业环境保护设计规范》(JBJ 16-2000)
(6)《中华人民共和国机械行业通风柜标准》
(7)行业相关资料及甲方提供资料(要求)。
2、要求:
2.1实验室的通风换气次数取每小时8-20次。
2.2支管内风速取6-12m/s,干管内风速取8-14m/s。
2.3通风设备设计风量
2.3.1单台1500排毒柜设计排风量为1500 m3/h;
单台1800排毒柜设计排风量为1800 m3/h
单台万向排烟罩设计排风量为200~300 m3/h.
单台300*300mm抽风罩设计排风量为800 m3/h,不得小于800 m3/h。
排毒柜的柜门高度为35-40cm时,柜门的表面风速为0.5m/s
2.3.2整个通风系统均为中低压系统:500<P≤1500。
3、通风系统要求:
3.1、风机要求
实验室通风系统风机全部采用玻璃钢离心风机,采用A式传动,使用玻璃钢离心风机,效率高,曲线平坦
性能稳定可靠,维护方便耐腐蚀,使用寿命长;
3.2、管路设计要求
3.2.1风管均用PVC管材,所有管道的设计压力均小于1500Pa,属于中低压管路。根据有关国家标准.
3.2.2排风系统风管为非易燃PVC材质,主风管厚度为δ≥6mm。支风管厚度为δ≥4mm;  圆形PVC 风管采用插件方式连接,PVC方形管采用法兰方式连接,根据实际情况也可采用插件方式连接。
3.3、噪声设计:
3.3.1根据国家有关标准,噪声须控制在62 dB(A)。
3.3.2消声器进口尺寸与风机出口一致。消声层厚度不小于50mm。
3.3.3消声器内置玻璃丝布和超细玻璃吸音棉,有不锈钢丝网加固使消声材料不易损坏和被气流吹走,延长消声器使用寿命。具有防腐蚀性作用。
4、减振要求:
4.1、根据国家有关规定,城市地区对环境建筑物影响的铅直振动容许值为:
昼间标准            75 dB
夜间标准            72 dB
4.1.1风机与基础之间加装橡胶减振器,厚度为3cm,降低噪声25~30 dB。
4.1.2风机进风口安装减振软接头,使风机运行时所产生的噪声和振动不至通过风管传递到实验室。
4.1.3风机底座为水泥基础,水泥基础的高度根据现场情况可做适当调整,在条件允许的情况下风机基础高度不小于20cm。
5、通风控制系统要求:
5.1.1各单台设备排风量达到设计要求,且确保每台通风设备在单独运行时不影响其他通风设备的正常运行;
5.1.2 在每套设备上安装调风阀;排风口都有废气净化装置。
5.1.3在每台设备上安装电动调风阀,设置变频PLC控制系统。控制系统将依据电动调风阀开关启动的总数量,通过控制箱的计算与调配来控制变频器的输出,以调解风机上电机的转速,相应地输出适当的风量。
6、废气净化系统
6.1运行过程中排出气体的不同性质,无机气体配置水喷淋塔, 有机气体性炭干吸附废气处理装置,废气进行净化处理,排放达到国家排放标准要求。
6.2工艺流程:
通风及净化系统的工艺流程
风 管
废气净化设备(酸雾塔或活性炭干吸附)根据实际可选择
消声器
风机排放6.3所有排出通风排出废气,都要通过净化后排出,最终排出的废气必须经相关权威部门进行检测,达到国家相关允许排放标准
