电子洁净室(厂房)设计说明

作者:嘉誉达建设 / 2022-01-01 08:01:00

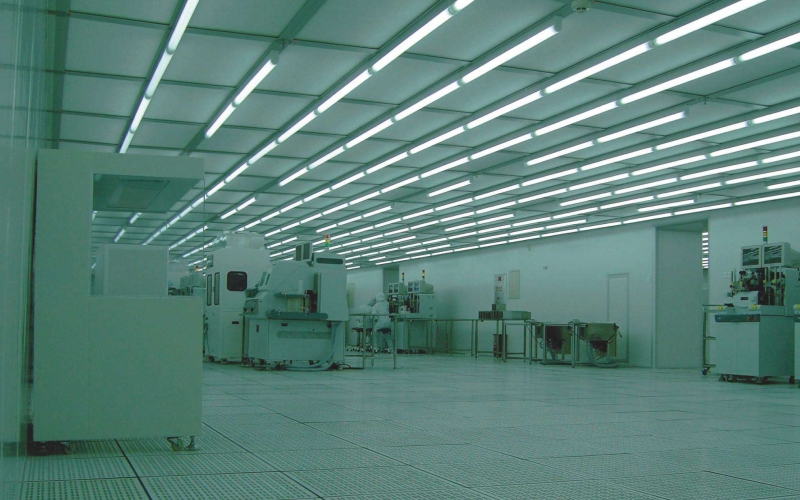

电子洁净室(厂房)设计说明插图

一、洁净形式

1、洁净室按工艺特点、空气洁净度等级和布置要求分为隧道式、开放式和微环境等;

2、洁净室按气流流型分为单向流洁净室、非单向流洁净室和混合流洁净室。

3、电子工业洁净厂房宜采用混合流洁净室。对空气洁净度要求严格时,宜采用微环境型式。

二、防火设计要求

1、电子洁净厂房的耐火等级不应低于二级。

2、电子洁净厂房洁净区各层专用消防口的设计,应符合现行国家标准《洁净厂房设计规范》GB 50073 的有关规定。

三、环境参数控制要求

微粒、对产品质量有害的杂质、温度、湿度、压差、噪声、振动、静电防护、照度等。

四、洁净厂房空气吹淋室的设计要求(人员净化)

1、在洁净室(区)的入口处宜设空气吹淋室,当不设空气吹淋室时,应设气闸室;

2、吹淋室应设在更换洁净工作服后的相邻部位;

3、单人空气吹淋室,应按最大班人数每 30 人设—台。洁净室(区)工作人员超过5 人时,空气吹淋室一侧应设单向旁通门;

4、空气吹淋室的进、出 门不得同时开启,要采取连锁控制措施;

5、空气洁净度等级为 5 级或严于 5 级的垂直单向流洁净室(区),宜设气闸室;

6、洁净工作服更衣室的空气洁净度等级宜低于相邻洁净室(区)的空气洁净度等级。

五、静压差设计要求

1、不同等级的洁净室之间的静压差应大于等于 5Pa;

2、洁净室与非洁净室之间的静压差应大于 5Pa;

3、洁净室与室外的静压差应大于 10Pa。
